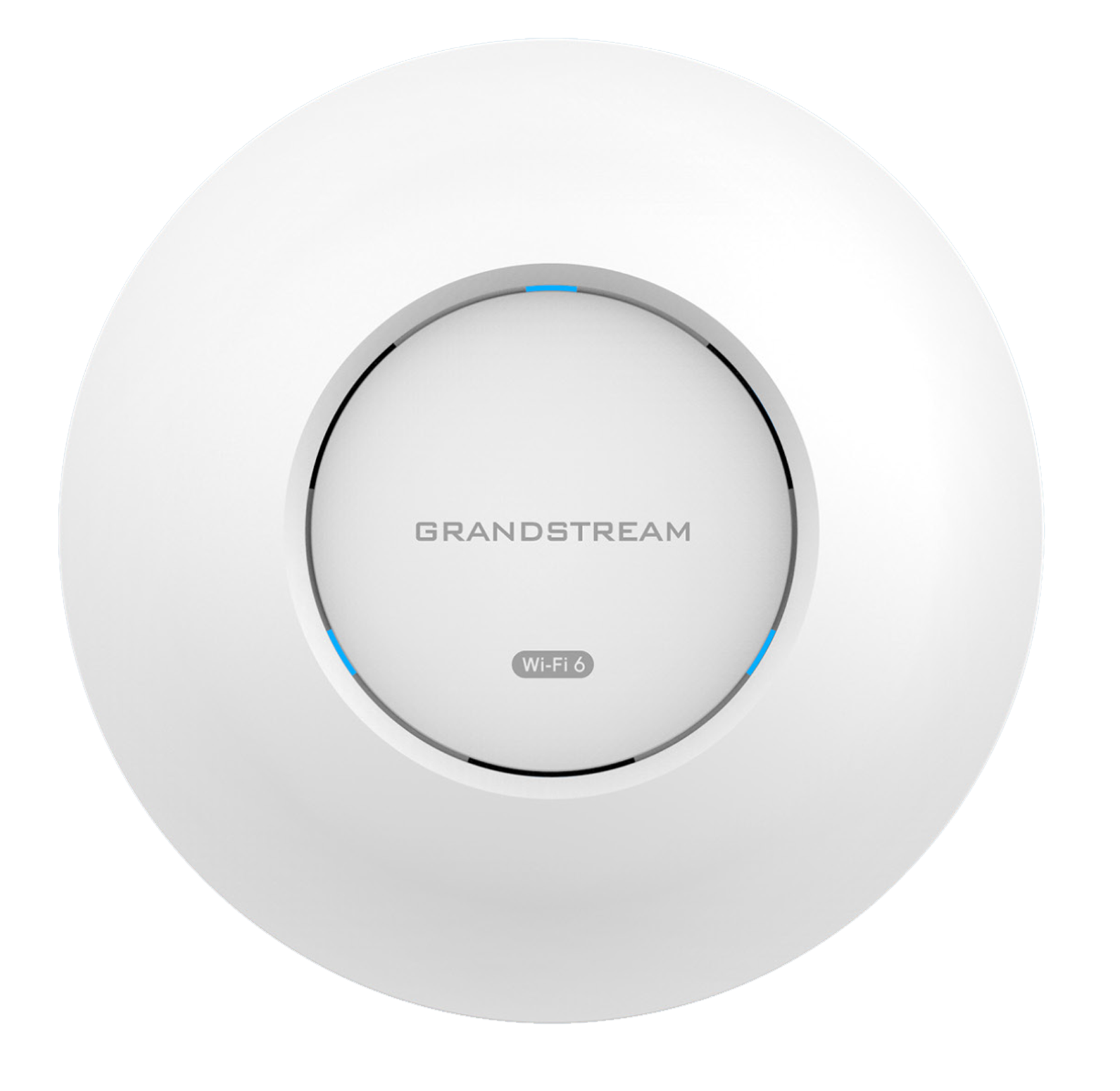

Grandstream GWN7660 Wi-Fi access point wifi 6 1.77Gbps 77Gbps 2x2
Wi-Fi access point Grandstream GWN7660: AP, Wi-Fi 6, 1.77Gbps, 2x2:2 MIMO DL/UL OFDMA, domet 175m, 500+ klijenata, 2xGE, kontroler do 50 AP-a.
Troškovi dostave: 10,47 KM
SKU: GWN7660
Status lagera: Dostupno po narudžbi
Opis
Grandstream GWN7660 je poslovna Wi‑Fi 6 (802.11ax) pristupna tačka dizajnirana za mreže visoke gustine korisnika. Zahvaljujući naprednoj 2x2:2 MU-MIMO arhitekturi i DL/UL OFDMA tehnologiji, omogućava efikasnije upravljanje velikim brojem povezanih uređaja uz stabilne performanse i manju latenciju. Idealan je za kancelarije, škole, hotele, maloprodajne objekte i druge profesionalne mrežne instalacije.
Uređaj ostvaruje ukupnu bežičnu propusnost do 1,77 Gbps i podržava više od 500 istovremeno povezanih Wi‑Fi klijenata. Zahvaljujući pokrivenosti do 175 metara i naprednim Wi‑Fi 6 funkcijama, GWN7660 pruža odlične performanse čak i u zahtjevnim okruženjima sa velikim brojem korisnika i uređaja.
GWN7660 posjeduje dva Gigabit Ethernet porta i podržava PoE i PoE+ napajanje, što omogućava jednostavnu instalaciju putem jednog mrežnog kabla. Napredni QoS mehanizmi optimizuju rad aplikacija osjetljivih na kašnjenje poput VoIP telefonije, video konferencija i cloud servisa.
Za upravljanje mrežom, uređaj uključuje ugrađeni kontroler koji može upravljati sa do 50 lokalnih Grandstream pristupnih tačaka. Podržani su i GDMS Networking cloud sistem te GWN Manager platforma za centralizovano upravljanje većim mrežama. Sigurnost je dodatno unaprijeđena WPA3 enkripcijom, Secure Boot tehnologijom, digitalno potpisanim firmwareom i jedinstvenim sigurnosnim certifikatima.
Uređaj ostvaruje ukupnu bežičnu propusnost do 1,77 Gbps i podržava više od 500 istovremeno povezanih Wi‑Fi klijenata. Zahvaljujući pokrivenosti do 175 metara i naprednim Wi‑Fi 6 funkcijama, GWN7660 pruža odlične performanse čak i u zahtjevnim okruženjima sa velikim brojem korisnika i uređaja.
GWN7660 posjeduje dva Gigabit Ethernet porta i podržava PoE i PoE+ napajanje, što omogućava jednostavnu instalaciju putem jednog mrežnog kabla. Napredni QoS mehanizmi optimizuju rad aplikacija osjetljivih na kašnjenje poput VoIP telefonije, video konferencija i cloud servisa.
Za upravljanje mrežom, uređaj uključuje ugrađeni kontroler koji može upravljati sa do 50 lokalnih Grandstream pristupnih tačaka. Podržani su i GDMS Networking cloud sistem te GWN Manager platforma za centralizovano upravljanje većim mrežama. Sigurnost je dodatno unaprijeđena WPA3 enkripcijom, Secure Boot tehnologijom, digitalno potpisanim firmwareom i jedinstvenim sigurnosnim certifikatima.
Tehnički podaci i specifikacije
| Proizvođač | Grandstream |
| Model | GWN7660 |
| SKU | GWN7660 |
| Tip uređaja | Indoor Wi‑Fi Access Point |
| Wi‑Fi standardi | IEEE 802.11a/b/g/n/ac/ax |
| Wi‑Fi generacija | Wi‑Fi 6 (802.11ax) |
| Frekvencijski opseg | 2.4 GHz i 5 GHz |
| MU-MIMO | 2x2:2 Dual-Band MU-MIMO |
| OFDMA | DL/UL OFDMA |
| Ukupna bežična propusnost | 1.77 Gbps |
| Brzina na 2.4 GHz | 573.5 Mbps |
| Brzina na 5 GHz | 1201 Mbps |
| Maksimalan broj klijenata | 500+ |
| Pokrivenost | Do 175 m |
| Ethernet portovi | 2 × Gigabit RJ45 |
| Brzina portova | 10/100/1000 Mbps |
| PoE podrška | IEEE 802.3af / IEEE 802.3at |
| Maksimalna potrošnja | 9 W |
| Broj SSID-ova | 32 (16 po radiju) |
| Antene | 2 interne dual-band antene |
| Beamforming | Da |
| QoS podrška | Da |
| WPA3 podrška | Da |
| Sigurnost | WPA/WPA2/WPA3, Secure Boot, Digital Signature |
| Ugrađeni kontroler | Da |
| Broj upravljanih AP uređaja | Do 50 |
| Cloud upravljanje | GDMS Networking |
| Lokalno upravljanje | Embedded Controller, GWN Manager |
| Montaža | Zidna ili plafonska |
| Dimenzije | 180.4 × 180.4 × 40.8 mm |
| Boja | Bijela |
| Namjena | Poslovne Wi‑Fi mreže visoke gustine korisnika |
