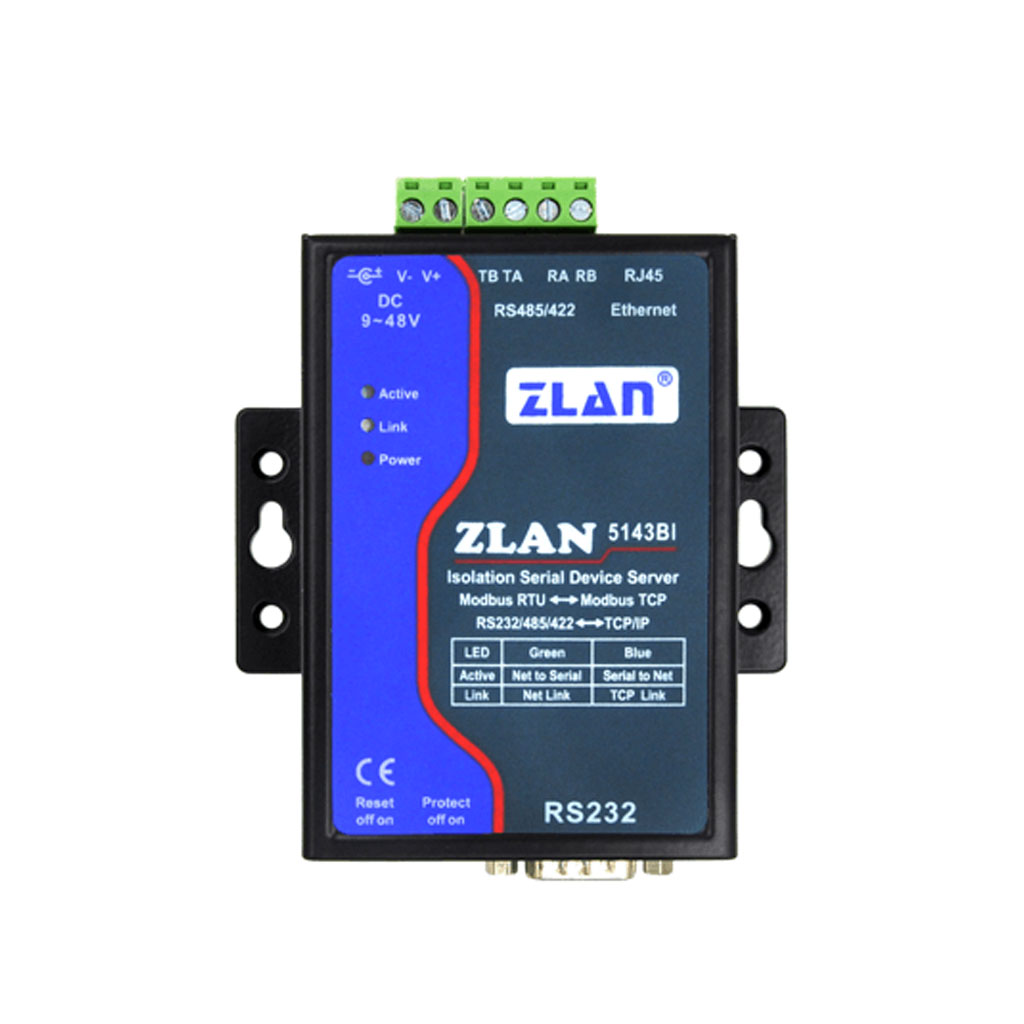

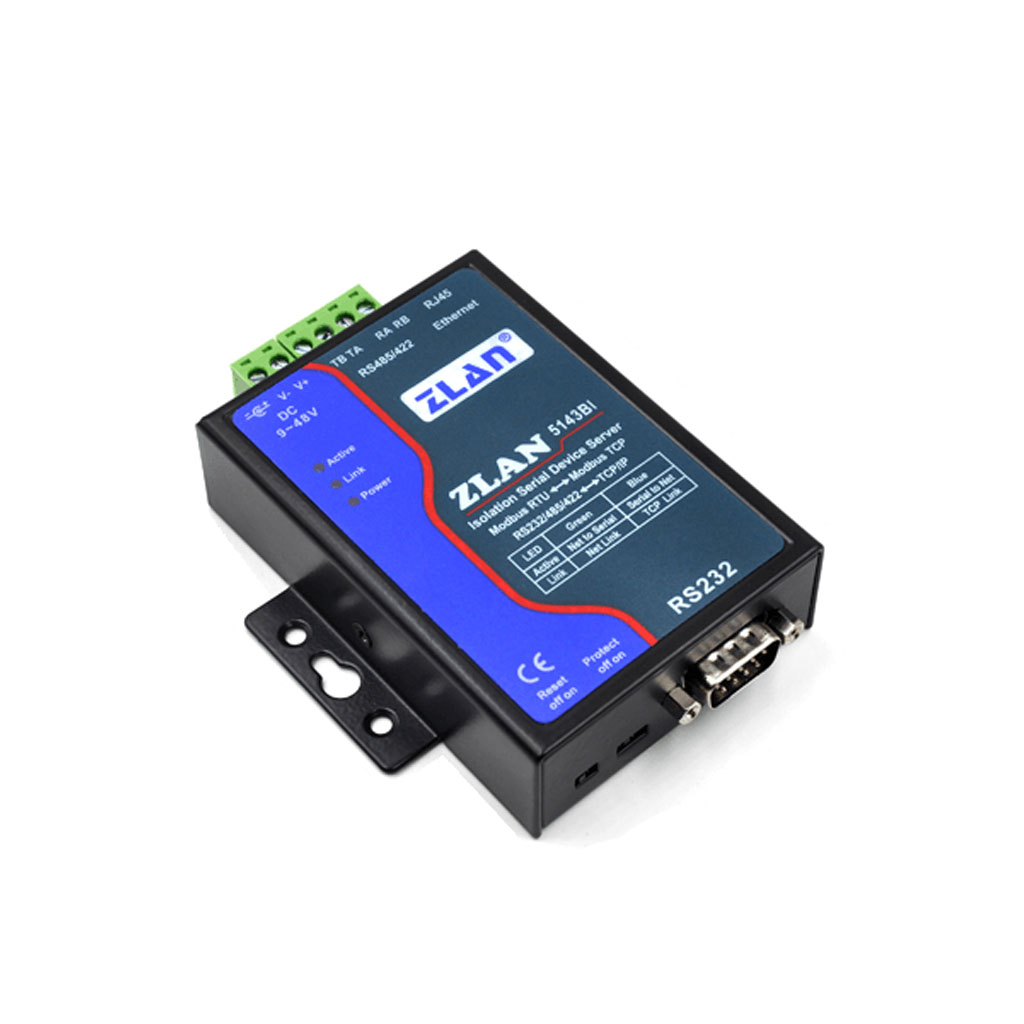

ZLAN5143BI
ZLAN ZLAN5143BI — industrijski izolovani serial device server i Modbus gateway za povezivanje RS232/RS485/RS422 uređaja na Ethernet; izolacija RS485 2.5 kV i napajanja 3 kV.
Opis
ZLAN ZLAN5143BI je industrijski izolovani serial device server i Modbus gateway namenjen povezivanju serijskih uređaja (RS232/RS485/RS422) na Ethernet. Uređaj podržava transparentan režim prenosa i Modbus RTU ↔ Modbus TCP konverziju, što olakšava integraciju postojećih PLC i mjernih uređaja u IP mrežu.
Ključne potvrđene osobine uključuju jednu kombinovanu serijsku vezu (RS232/RS485/RS422), 10/100 Mbps Ethernet RJ45 interfejs sa prenaponskom zaštitom, opto/izolacione mere za RS485/422 i mogućnost rada sa većim brojem čvorova na RS485 magistrali. Konfiguracija se vrši putem web interfejsa, proizvođačevog alata ZLVirCom ili AT-komandi, a podržan je i virtuelni COM drajver za postojeće aplikacije.
Uređaj je predviđen za industrijske primjene kao što su akvizicija podataka, daljinsko upravljanje i SCADA integracija. Preporučujemo provjeru specifikacija napajanja i radne temperature u tehničkom listu prije finalne specifikacije sistema.
Tehnički podaci i specifikacije
| Proizvođač | ZLAN |
| Model | ZLAN5143BI |
| Tip uređaja | Industrijski serial device server / Modbus gateway |

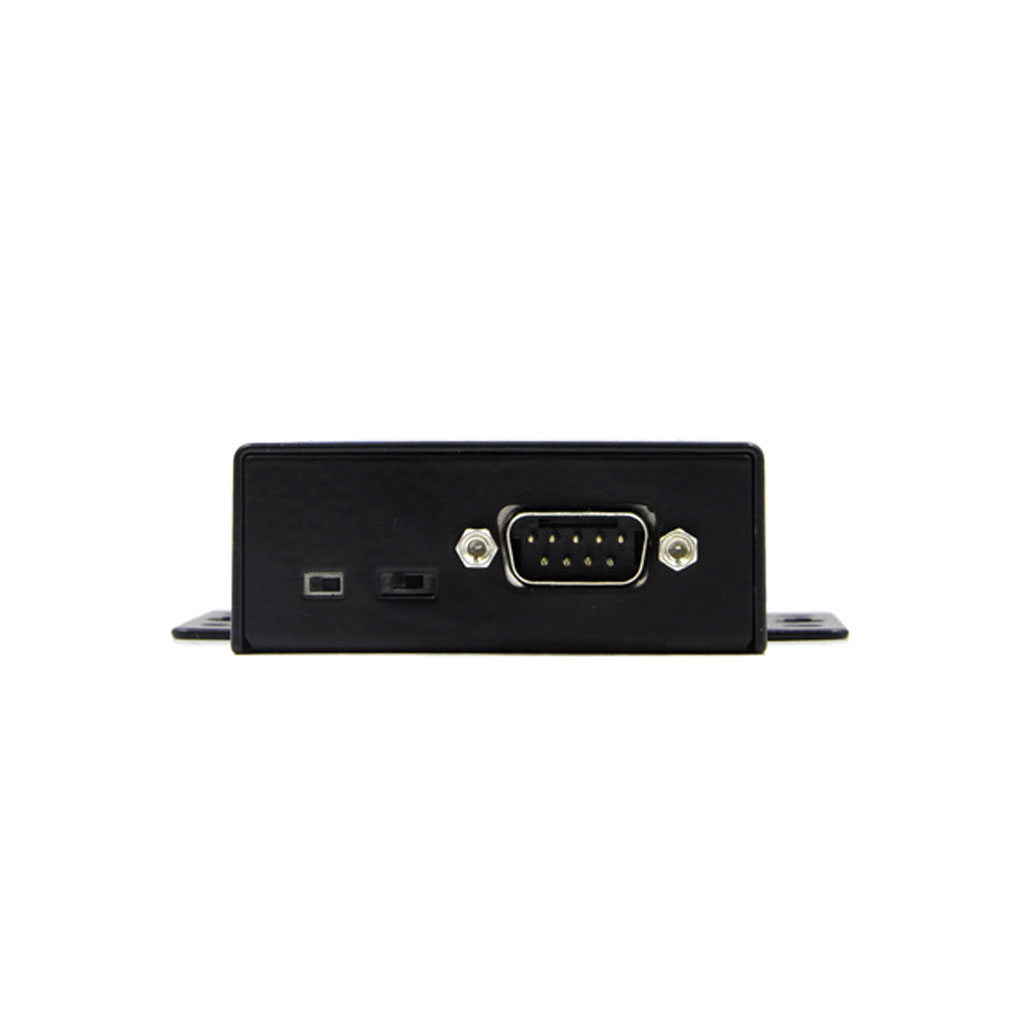

| Serijski interfejsi | RS232 / RS485 / RS422 ×1 |
| Brzina serije | 1 200 – 115 200 bps; RTS/CTS, XON/XOFF podrška |

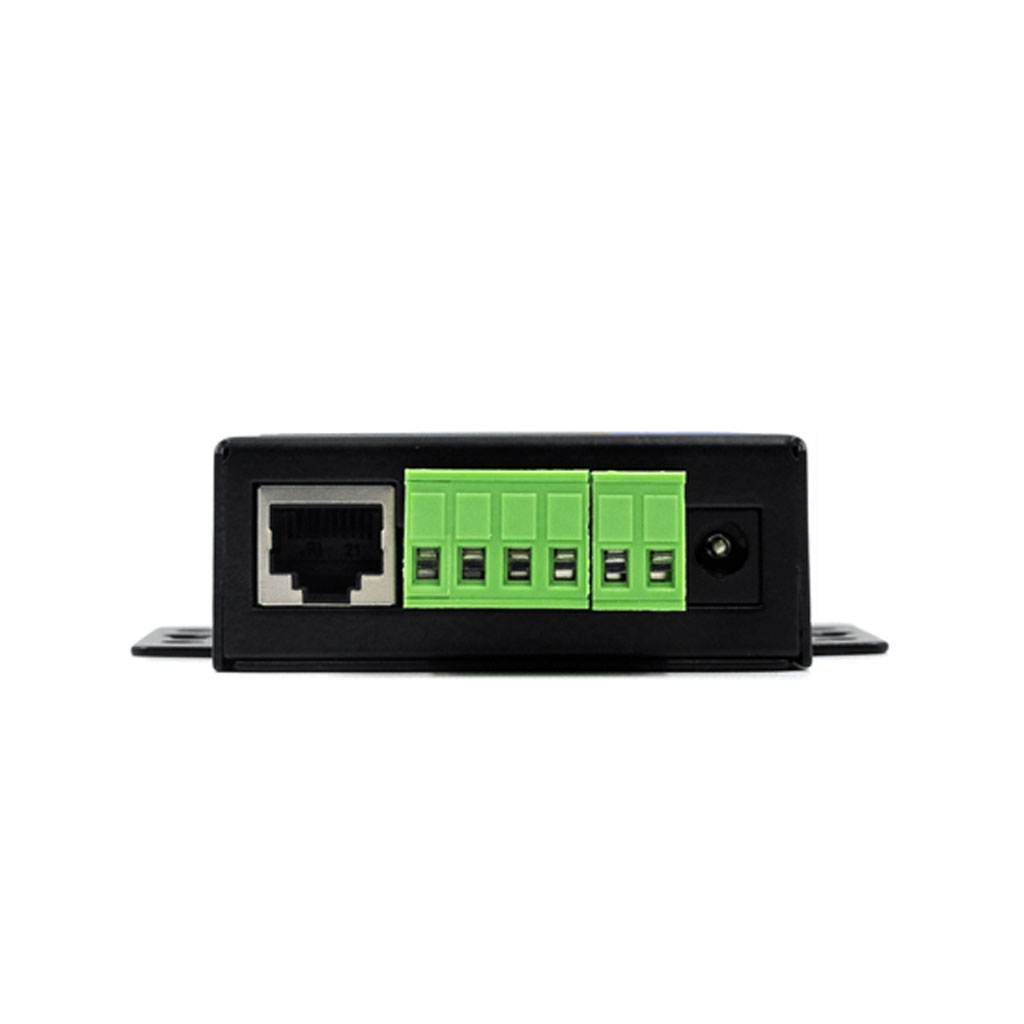

| Ethernet | 10/100 Mbps, RJ45, 2 kV prenaponska zaštita |
| Modbus | Modbus RTU ↔ Modbus TCP (storage-type gateway) |
| Izolacija | RS485/422 izolacija 2.5 kV; izolacija napajanja 3 kV |
| Zaštita | common‑mode transient rejection 25 kV/µs; RS485 ESD 15 kV |
| Podržani RS485 čvorovi | do 256 slave stanica |
| TCP konekcije | podrška za više TCP klijenata; kao TCP server do 40 klijenata (prema modelu) |
| Konfiguracija | Web interfejs, ZLVirCom alat, AT‑komande, virtuelni COM drajver |
| Kućište | SECC antielektromagnetni čelik |
| Dimenzije | 9.4 × 6.5 × 2.5 cm |
